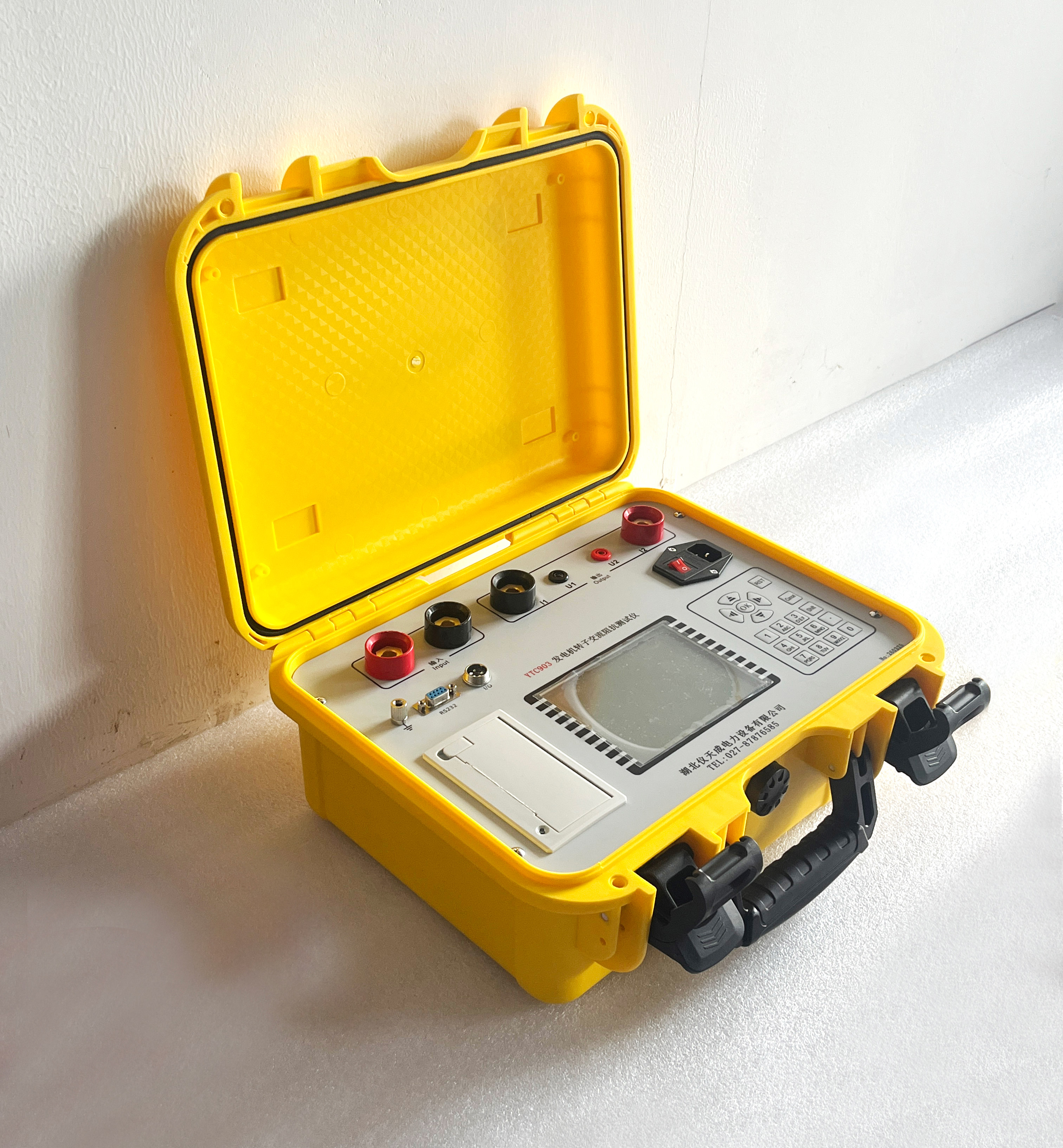

發電機轉子交流阻抗測試儀是針對轉子繞組匝間短路故障診斷研發的專用檢測儀器，支持全自動、手動（單向/雙向）雙模測量，可精準采集轉子繞組電壓、電流、阻抗、功率、相位角等核心電氣參數，憑借專業化設計、智能化功能與高精度性能，徹底攻克傳統檢測操作繁瑣、數據偏差大、故障判定難的行業痛點，為發電機轉子繞組故障排查提供高效可靠的技術支撐。
一、核心功能特性
1.全流程智能化檢測：實現全自動數據采集、精準測量、實時顯示、批量存儲與快速打印，可完整輸出電壓、電流、阻抗、功率、頻率、設備編號、測試時間等全維度參數，同步生成并展示阻抗特性曲線，全程無需人工干預，大幅提升檢測效率。
2.超寬量程適配性：搭載超大測量量程架構，兼顧全自動與手動兩種測量模式，可覆蓋各類發電機轉子交流阻抗及特性曲線測試，滿足不同容量、不同型號機組的檢測需求，通用性極強。
3.數據管理智能化：內置大容量數據存儲器，可長期留存海量測試數據；配備標準工業RS232通訊接口，支持?jǐn)?shù)據上傳至PC端，搭配專屬配套軟件，可實現數據快速下載、測試報告自動生成與編輯歸檔，便于技術臺賬管理、歷史數據追溯與規范化存檔。
4.多級安全防護機制：配備完善的過壓、過流雙重保護系統，保護閾值可根據試驗參數設定自動自適應調整，操作簡便且防護精準，全程保障被試設備與檢測儀器自身安全，杜絕試驗風險。
5.多場景拓展應用：一機多用，除核心轉子阻抗檢測外，還可兼容單相變壓器空載、短路試驗，以及電壓/電流互感器、消弧線圈的伏安特性試驗，拓展檢測場景，提升設備利用率。
6.人性化交互設計：搭載大屏幕圖形LCD顯示屏，采用全中文菜單式操作界面，搭配光標引導提示，降低操作門檻；實時同步顯示測試數據與特性曲線，支持曲線坐標自動縮放，讀圖直觀清晰；內置微型熱敏打印機，可現場即時打印標準化測試報告與阻抗特性曲線，滿足現場取證需求。
二、核心性能指標
交流阻抗：量程覆蓋0～1Ω、1～6000Ω；其中0～1Ω量程精度為0.2%FS±2個字，1～6000Ω量程精度為0.2%。
交流電壓：量程覆蓋0～50V、50～600V；其中0～50V量程精度為0.2%FS±2個字，50～600V量程精度為0.2%。
交流電流：量程覆蓋0～10A、10A～120A；其中0～10A量程精度為0.2%FS±2個字，10A～120A量程精度為0.2%。
有功功率：量程覆蓋0～1kW、1kW～72kW；測量精度分區間判定，當0.1>CosΦ>0時為1%FS±2個字，當CosΦ>0.1時為0.5%FS±2個字。
頻率：測量范圍40～75Hz，測量精度0.2%。
外形尺寸：415×225×200mm
整機重量：5kg
這款發電機轉子交流阻抗檢測儀集高精度測量、智能化操作、安全化防護、多元化拓展于一體，精準貼合電力運維、設備檢修、試驗檢測等場景的專業需求，既能快速判定轉子繞組匝間短路故障，又能實現多類電氣設備試驗檢測，兼顧專業性與實用性，是保障發電機及配套電氣設備安全運維、提升檢修效率的必備專業儀器。
