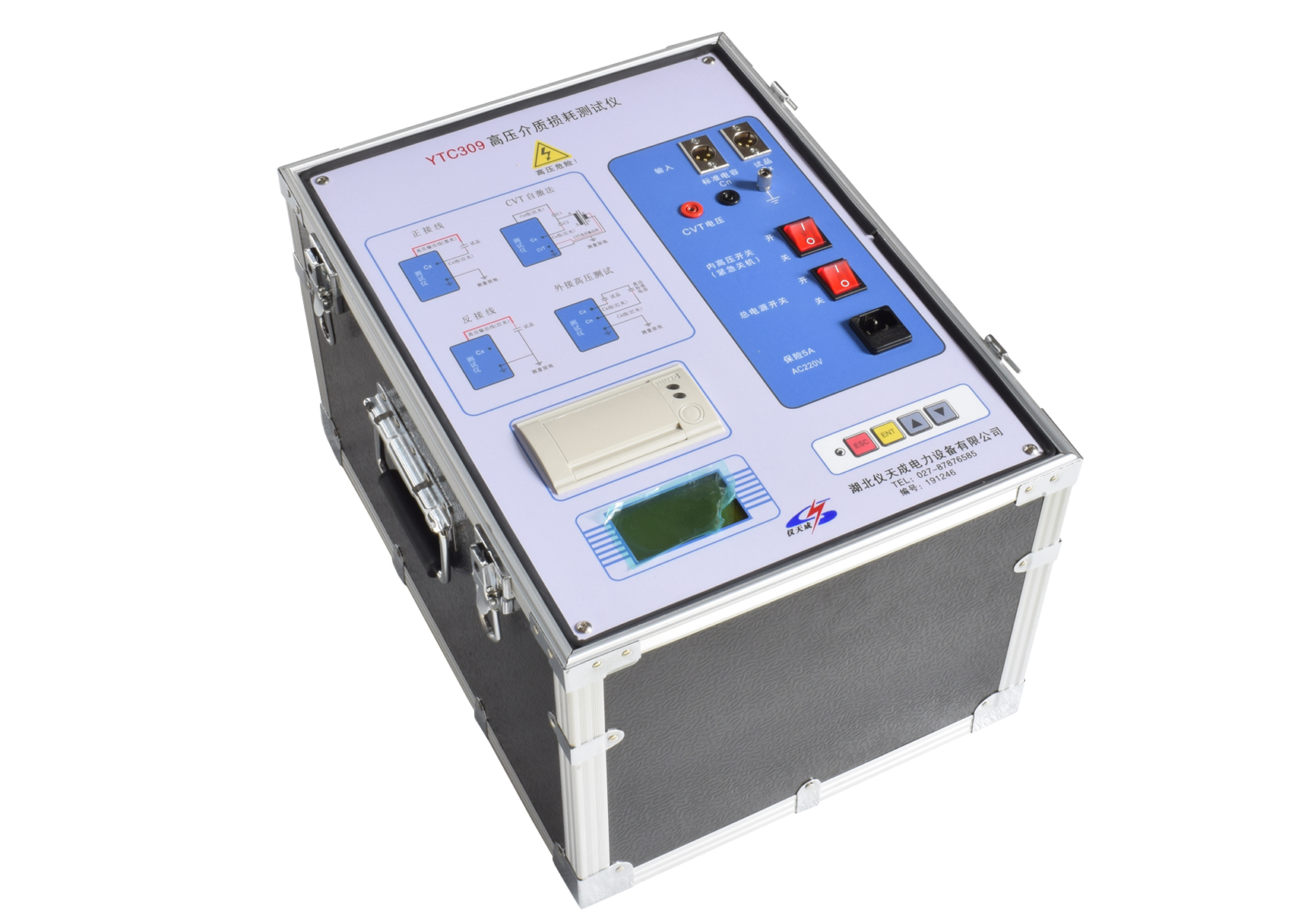

介質損耗測試儀的結構以及工作原理是怎樣的？

返回打印來源：儀天成電力時間：2025/12/22 閱讀：次

對于電力行業中變壓器、互感器、套管、電容器、避雷器等設備的介質損耗測試是一項非常重要的工作，通常我們就會借助到介質損耗測試儀來進行測試工作，那么這款儀器的結構以及工作原理是怎樣的？下面就給大家來說一說。

儀器核心結構組成如下：

測量電路：承擔傅里葉變換、復數運算等全部核心計算任務，同時負責量程切換及變頻電源的控制功能。
控制面板：集成打印機、鍵盤、顯示模塊及通訊中轉單元，實現人機交互與數據傳輸功能。
變頻電源：采用SPWM（正弦脈沖寬度調制）開關電路拓?fù)?，可輸出大功率正弦波穩壓信號。
升壓變壓器：用于將變頻電源輸出電壓升壓至測量所需電壓等級，最大無功輸出能力為2kVA/1min。
標準電容器：內置基準電容器Cn，作為測量基準元件。
Cn電流檢測單元：專門用于檢測內置標準電容器的電流信號，測量范圍為10μA～1A，輸入電阻≤2Ω。
Cx正接線電流檢測單元：僅適用于正接線測量模式，測量范圍為10μA～1A，輸入電阻≤2Ω。
Cx反接線電流檢測單元：僅適用于反接線測量模式，測量范圍為10μA～1A，輸入電阻≤2Ω。
反接線數字隔離通訊單元：采用精密MPPM（多脈沖位置調制）數字調制解調器，實現反接線電流信號向低壓側的傳輸，隔離電壓等級達20kV。

測量流程及核心工作原理如下：

啟動測量后，高壓設定值被發送至變頻電源，變頻電源通過PID調節算法將輸出電壓緩慢調整至設定值；同時，測量電路實時采集實測高壓信號并反饋至變頻電源，通過微調低壓側輸出參數，實現高壓輸出的精準控制。

根據預設的正/反接線測量模式，測量電路自動選擇對應的電流輸入通道并完成量程切換。通過傅里葉變換算法濾除干擾信號，分離出被測信號的基波分量后，對標準電容器電流與試品（Cx）電流進行矢量運算：基于幅值計算試品電容量，基于角差計算介質損耗角正切值（tgδ）。

為確保測量精度，系統將完成多次重復測量，對測量結果進行排序后選取中間值作為最終測量結果。測量結束后，測量電路發出降壓指令，變頻電源緩慢降壓至0V，完成整個測量周期。

異頻介質損耗測量儀突破了傳統的電橋測量方式，采用了現代化電子技術進行自動頻率變換、模/數轉換和數據運算，操作簡單，抗干擾強、測試速度快、精度高，是電力檢測人員進行介損絕緣試驗的優良儀器。

湖北儀天成電力設備有限公司
2025年12月22日
