隨著我國電力工業的蓬勃發展，對于試驗變壓器的試驗電壓等級需求也是愈來愈高，常見的試驗變壓器類型有：油浸式試驗變壓器、充氣式試驗變壓器，今天小編主要給大家介紹的是充氣式試驗變壓器該如何操作的流程，請大家往下一覽。
操作試驗方法如下：
一、前期準備與接線
1.系統接線：
根據試驗類型（交流耐壓試驗 / 串激組合試驗）完成回路連接，確保接線符合試驗設備原理圖及安全規范（接線工藝細節可參考設備手冊）。
2.壓力檢測
觀測壓力表數值，確認試驗變壓器內部氣體壓力≥0.15MPa，若壓力異常需先進行補氣或密封性檢查。
二、設備模式切換與參數配置
1.試驗變壓器模式選擇
進行交流耐壓試驗時，將短路桿插入孔 J，形成交流回路導通狀態；
進行直流泄漏試驗時，移除短路桿，切換至直流輸出模式。
2.限流電阻配置原則
工頻耐壓試驗：按每伏 0.1～1Ω 標準串聯限流電阻，用于限制擊穿時的短路電流；
直流試驗：按每伏 5～10Ω 標準配置限流電阻，抑制沖擊電流對設備的損傷；
注：非破壞性常規試驗可依據風險評估省略限流電阻。
三、被試品預處理
1.電氣隔離與清潔
斷開被試品所有外部電氣連接，使用無水乙醇或?qū)Ｓ们鍧崉┣宄坠?、器身表面的灰塵、油污等污染物，避免表面泄漏電流干擾試驗結果。
2.抗干擾措施
若試驗環境存在電磁干擾，需采用金屬屏蔽網或?qū)щ姴紝Ρ辉嚻芳皽y量回路進行屏蔽，確保測量信號的準確性。
四、空載試運行與安全確認
1.空載試驗
在未接入被試品狀態下，合上電源開關，觀察控制箱（柜）電源指示燈（綠燈）點亮，按下起動按鈕，緩慢順時針調節電壓輸出旋鈕至額定電壓的 10%～20%，檢查設備運行狀態（無異常聲響、過熱、放電現象），確認控制系統及保護裝置功能正常。
五、正式試驗流程
1.被試品接入
交流試驗：使用絕緣導線連接被試品與高壓輸出端；
直流試驗：采用帶屏蔽層的高壓導線連接，屏蔽層需可靠接地，以消除雜散電容引起的泄漏電流誤差。
2.電壓施加與監測
合上電源，確認控制箱電源指示正常后，按下起動按鈕，以均勻速率（≤5% 額定電壓 / 秒）升壓至試驗電壓，密切監視電壓表、電流表讀數及被試品狀態；
達到額定電壓后，按標準維持耐壓時間（通常為 1min），期間記錄泄漏電流值及有無放電、閃絡等異?，F(xiàn)象。
3.降壓與放電操作
耐壓時間結束后，迅速均勻降下電壓至零位，切斷電源；
對電容性被試品（如電纜、電容器等），先用帶電阻的放電棒進行電阻放電（放電時間≥5min），再直接接地放電；
對高壓繞組、套管等可能存儲電荷的部位，逐一進行放電操作，確保設備完全不帶電。
六、試驗終止與現場整理
拆除所有高壓引線及試驗接線，恢復被試品原始電氣連接，清理試驗現場，記錄試驗數據及設備運行狀況，形成完整的試驗報告。

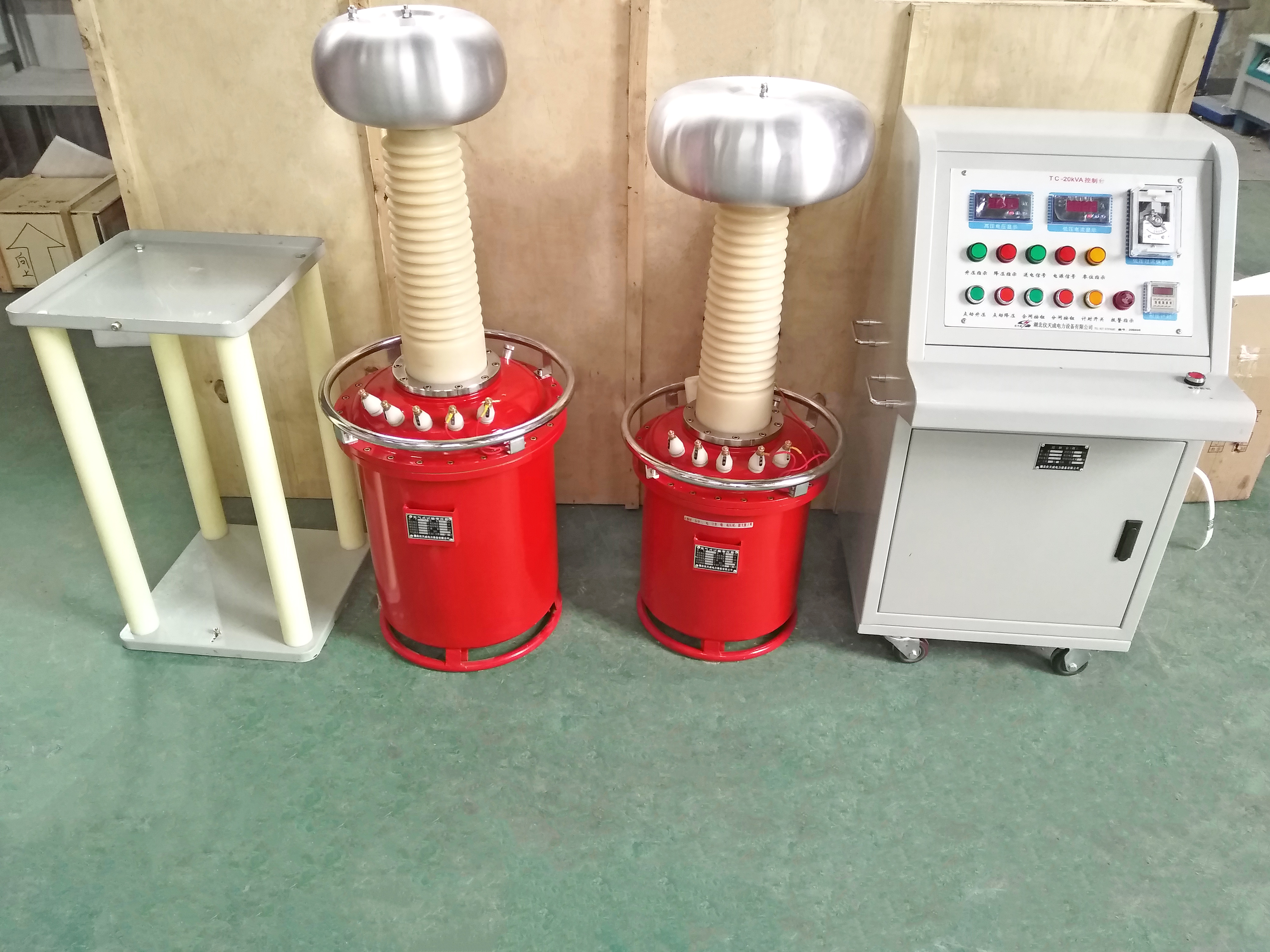

SF6充氣式超輕型試驗變壓器是我們電力高壓耐壓試驗的重要試驗設備，熟知其操作步驟是我們電力檢測人員必備的技能，以上希望能對大家有所幫助。
